4.2寸三色墨水屏EPD日历

事情缘起我在海鲜市场买到一个很便宜的三色墨水屏EPD，只花了十几块钱。我看这个东西做个日历还挺合适的，正好我想做一个能够监测室内空气质量的东西，然后就动手了。

事情的结果是我始料未及的，因为做成了一个纯日历，空气质量监测发现就是个鸡肋的功能，传感器做上去了但是功能没有做，该部分程序没有去写，为什么后面会讲。

这个东西的定位嘛，放在自己床头或桌面做个小摆件挺好的，拿来做小礼物送给女朋友也还是不错的。

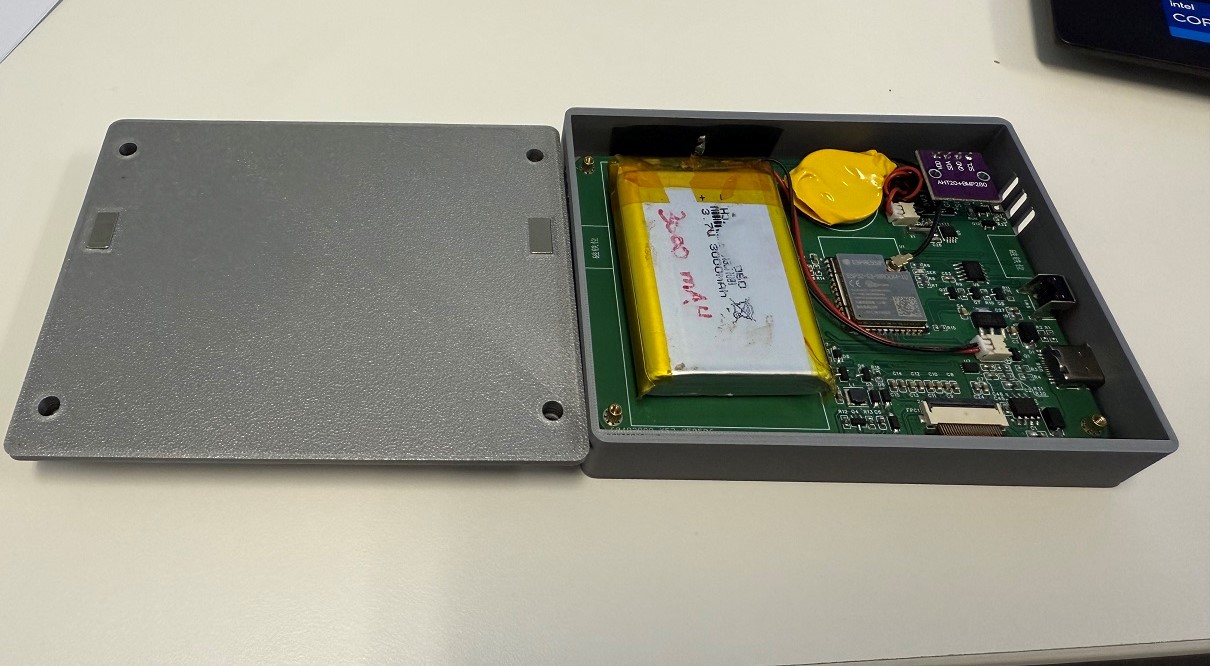

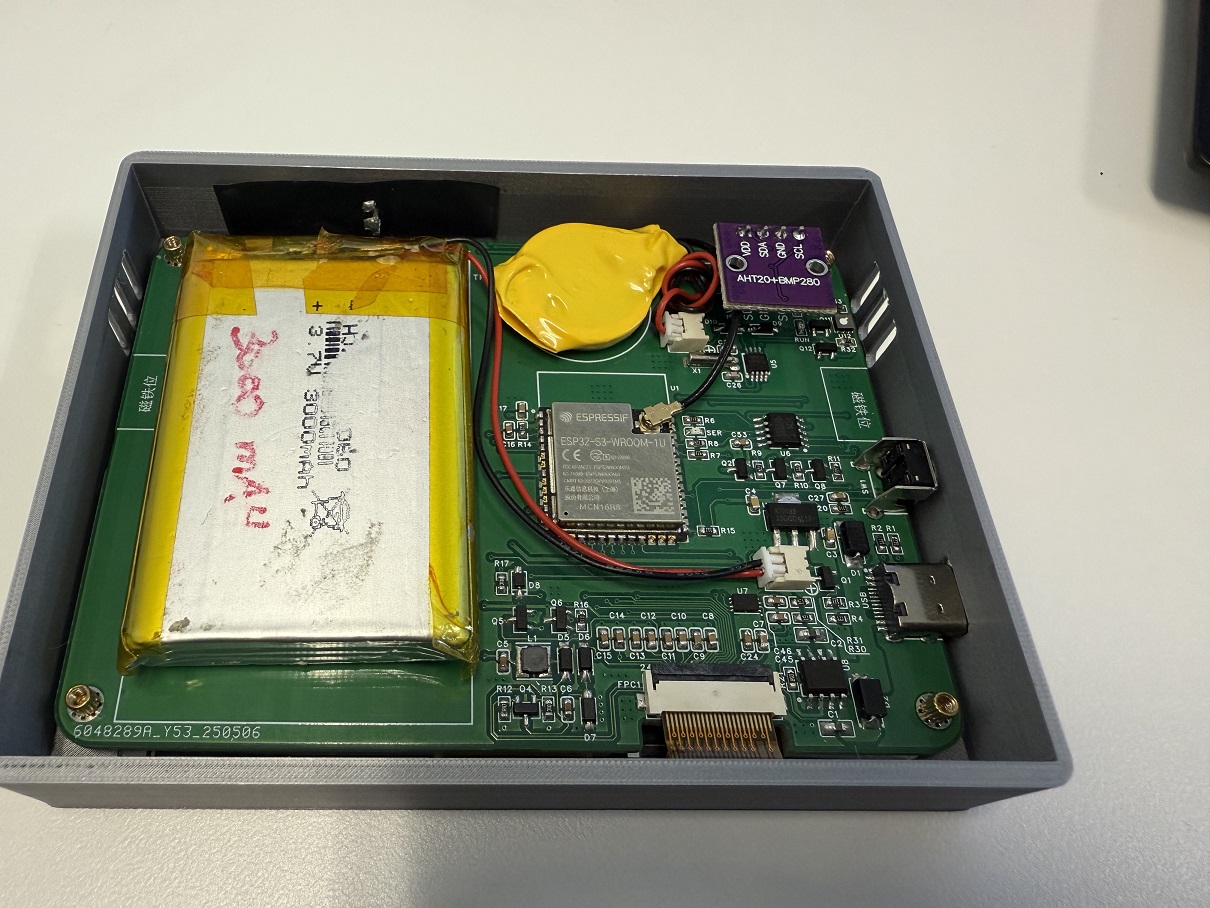

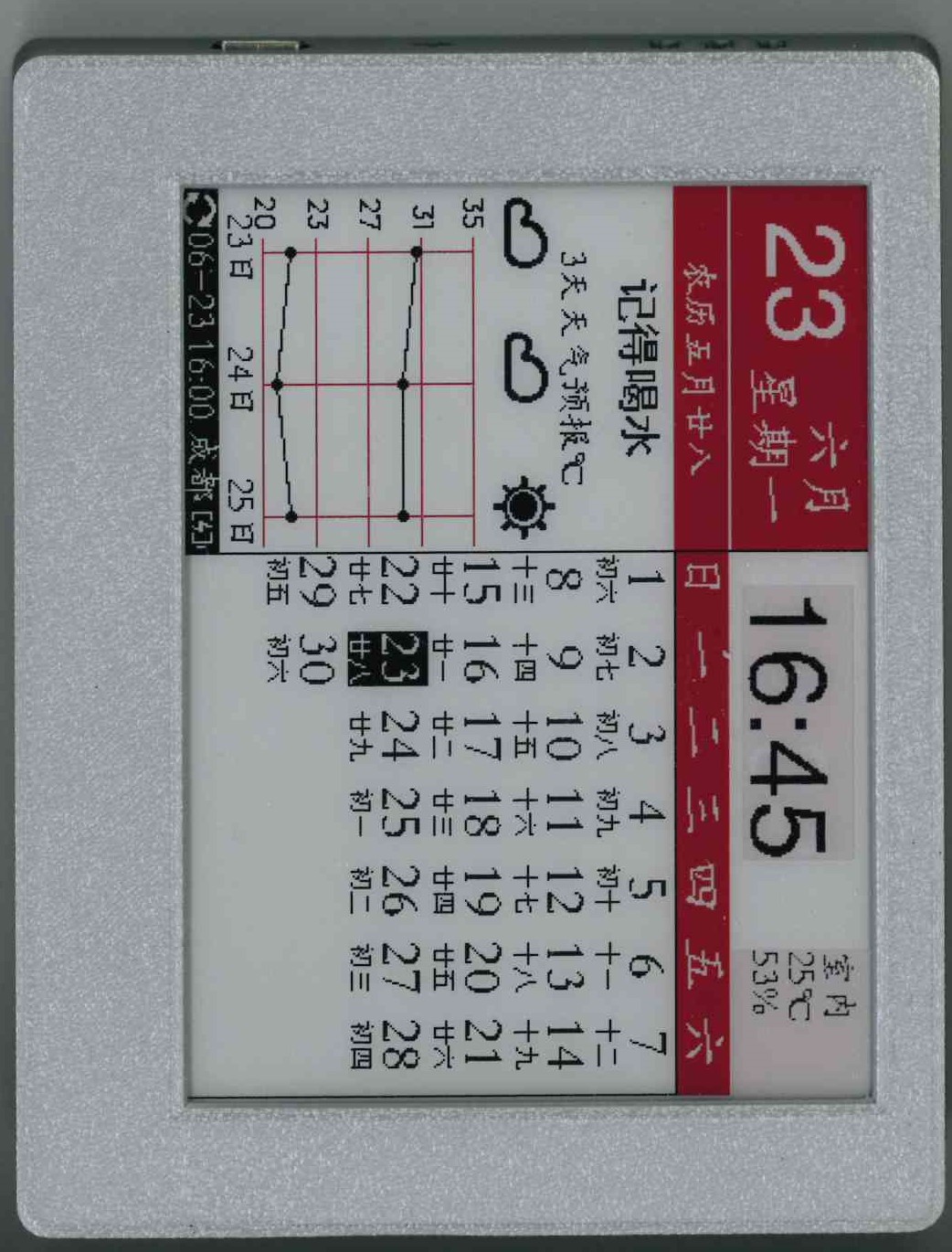

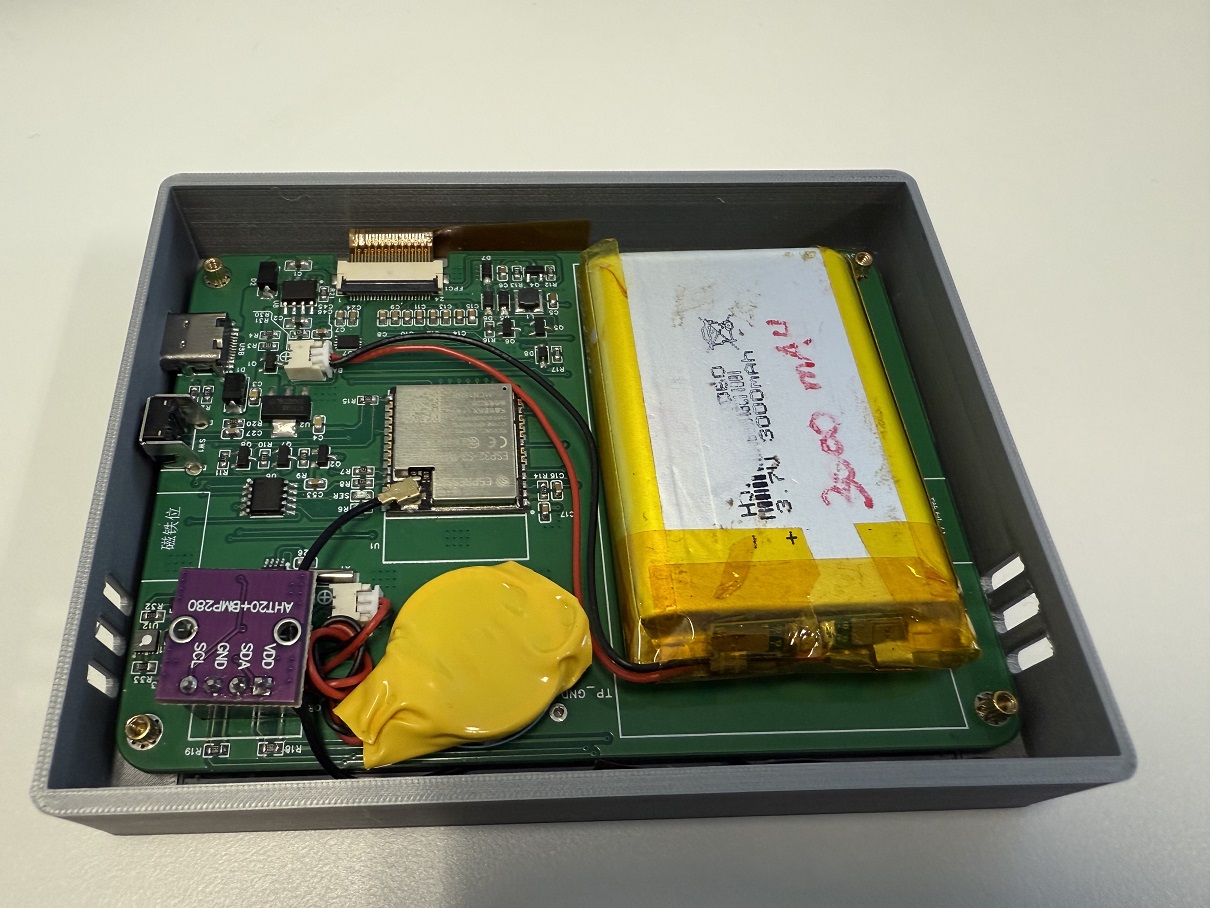

项目成品展示

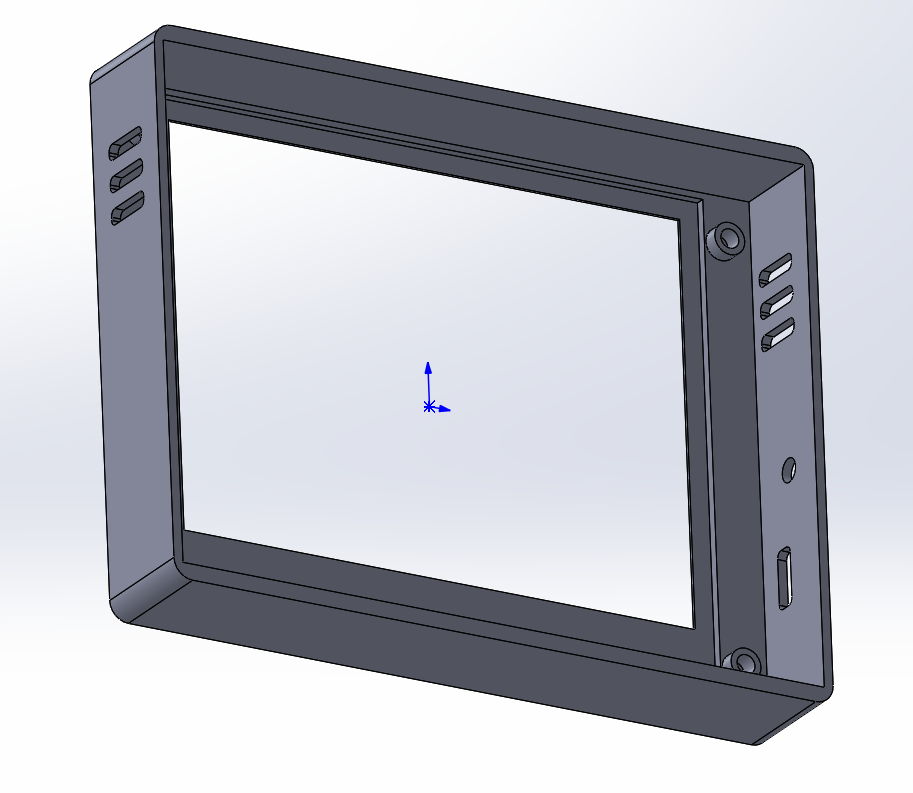

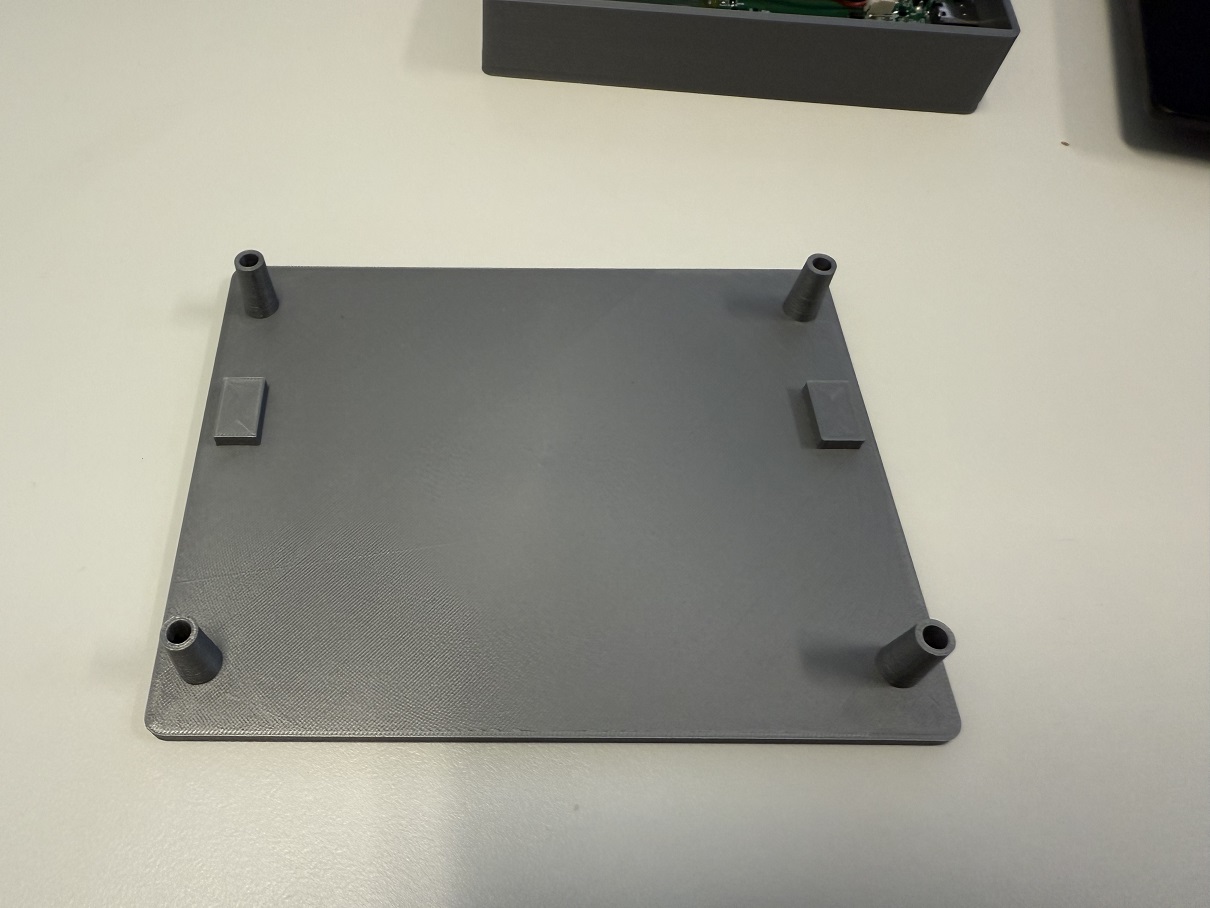

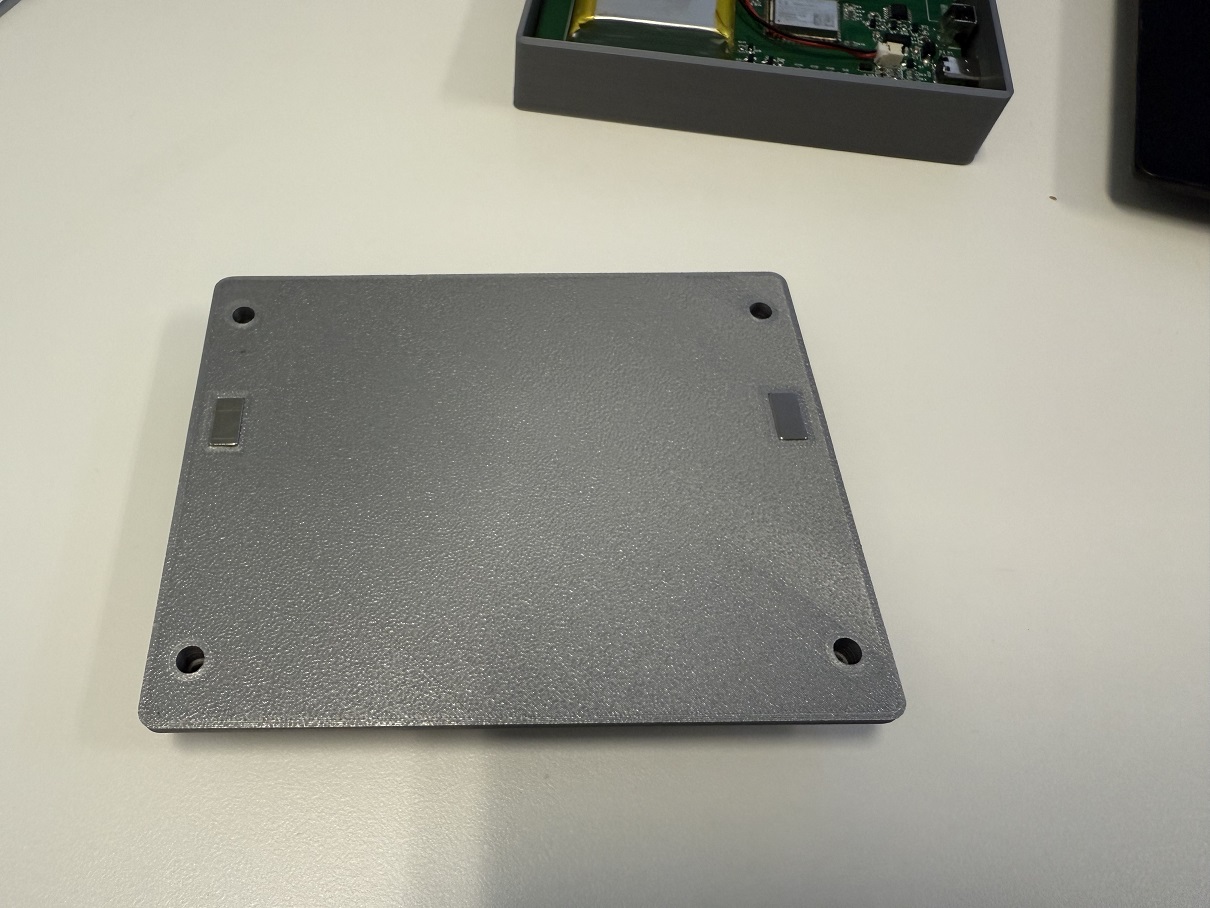

外壳使用了3D打印

整个日历采用超低功耗设计目标，充一次电能够用它十天半个月的，因为这种东西要是需要频繁充电，就会让人觉得很烦，和智能手表一样，要天天充电最后就是干脆不戴了。

1. 功能规划方面：

• 日历功能：有日历界面，需要RTC芯片。能当桌面时钟，显示时间。
• 天气预报功能：能显示最近几天的天气情况。
• 温湿度显示：能显示室内的温湿度。
• WEB配置功能：能实现脱离开发环境的配置功能，通过WEB来配置日历运行环境，比如联网需要的路由器信息、获取天气的API等。

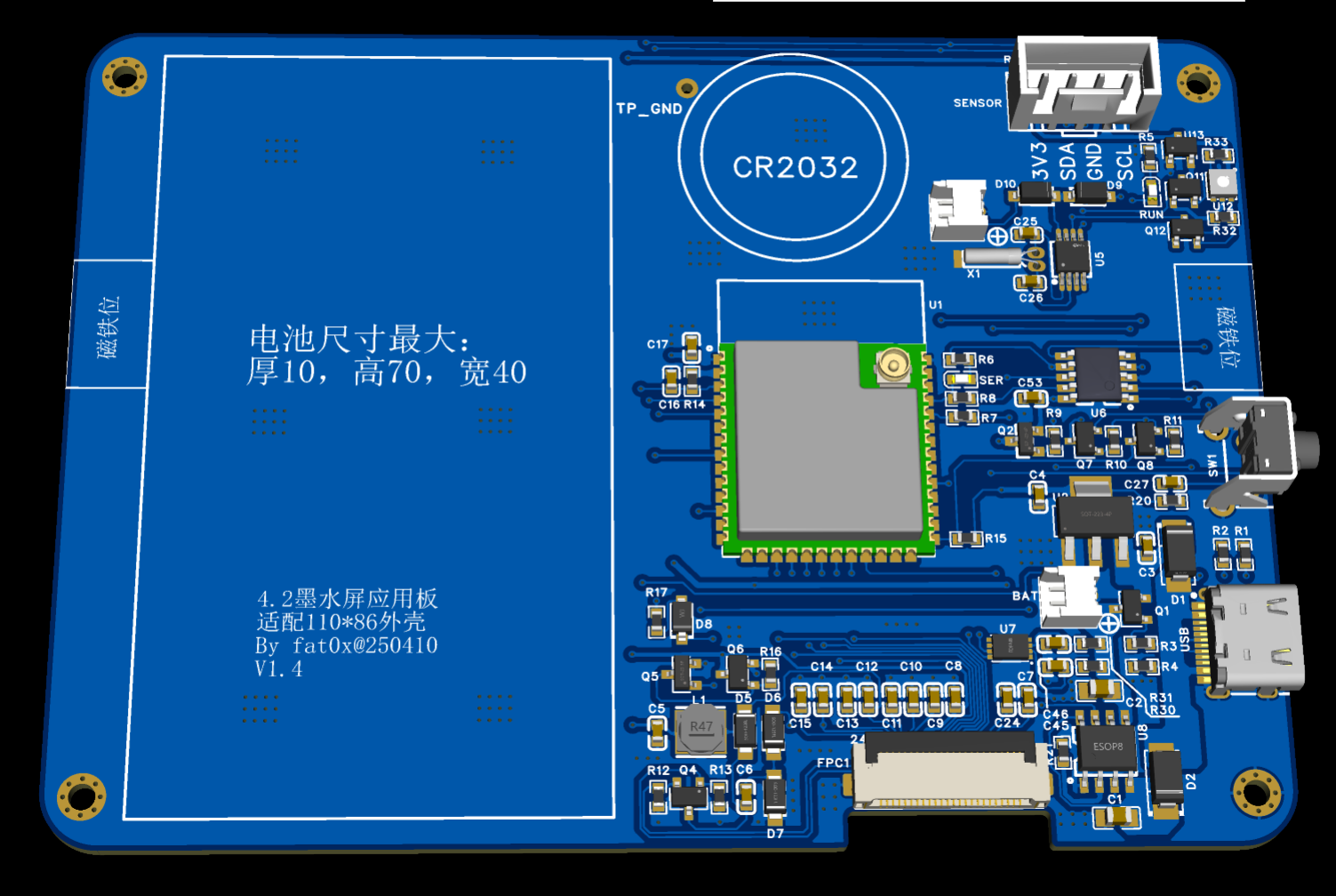

2. 硬件规划

• LDO选择：鉴于电池电压和负载的电压压差并不大，所以就不考虑DC/DC了，直接使用超低压差的LDO。因为日历绝大部分时间都在低功耗休眠状态，所以必须选择静态电流尽量低的LDO。用的1117-3.3的静态电流会达到4-8mA，这是不能接受的。综合考虑选择RT9183，静态电流0.5-0.8mA，同时其低压差设计，在锂电池电压低到3.8V时仍能输出3.3V电压。但是注意容易买到假货。
• 充电方面：选择常规TP4056就能满足要求了。设计上采用TYPE-C口充电，所以直接在TYPE-C口的CC1和CC2上各接5.1k电阻，锁定充电器的5V输出。
• 电量监测方面：采用CW2015，单芯片实现对单节锂电池的电量监测，比较省事。采用的是电压估算法，这里我们也不需要太高的精度，已经够用了。
• 电源管理方面：将外围用电设备的电源统一纳入CPU的控制，使用MOS管在CPU休眠期间直接关断所有电源。

3. 软件规划

整体使用Arduino开发框架，库比较丰富，提高开发效率，同时整体性能方面要求没有那么高，arduino已经满足我们的要求了。

图形方面使用LVGL来构建图形界面。其他传感器驱动都有现成的库。
