触摸屏版本的T12焊台

因为焊一些板子的时候对静电和感应电比较敏感，所以一直都想做一个使用电池的烙铁。正好前一阵子做其他东西的时候做了一个88×38盒子的1.9寸触摸屏面板，所以就利用这个条件撸了一个。

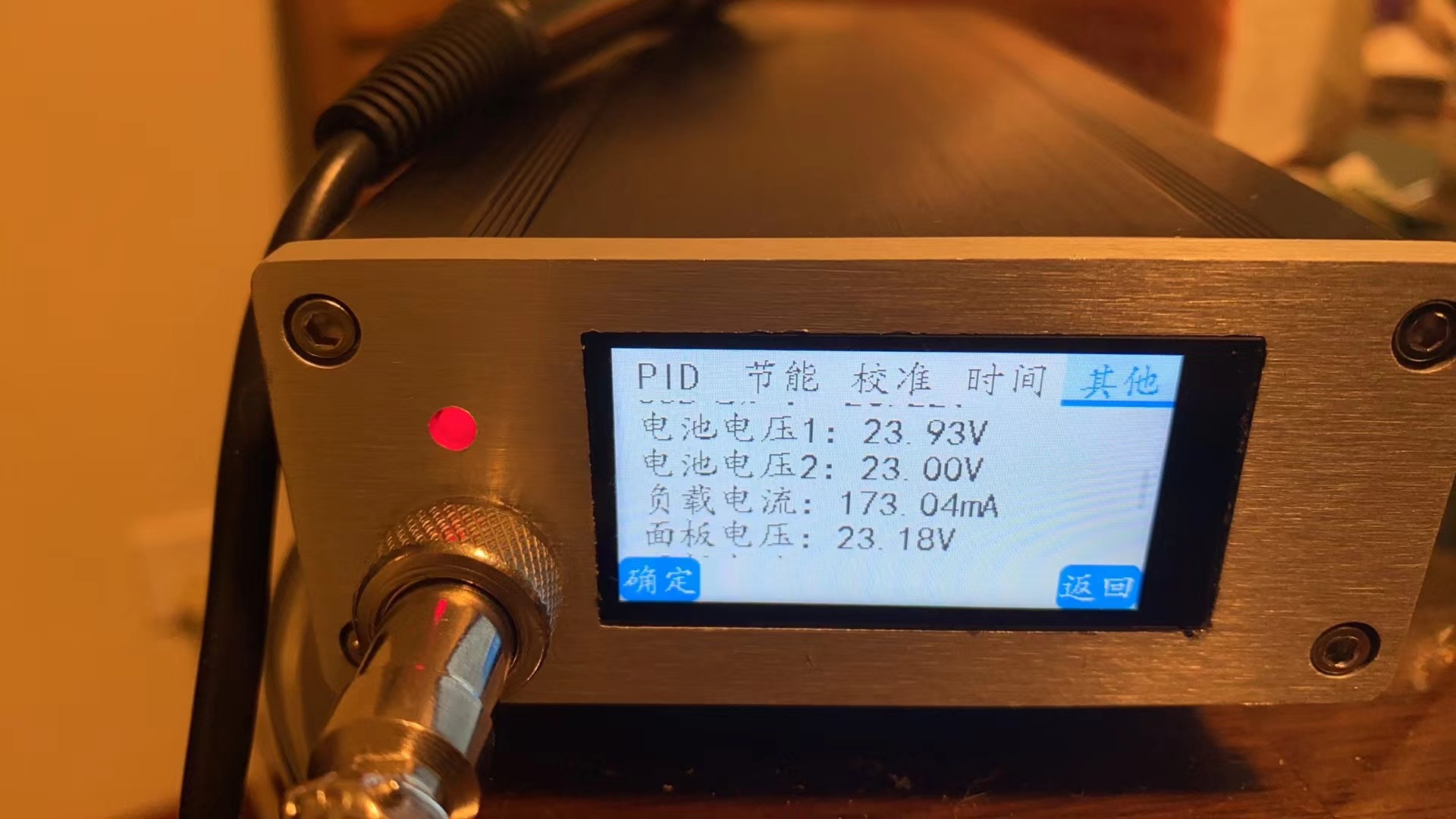

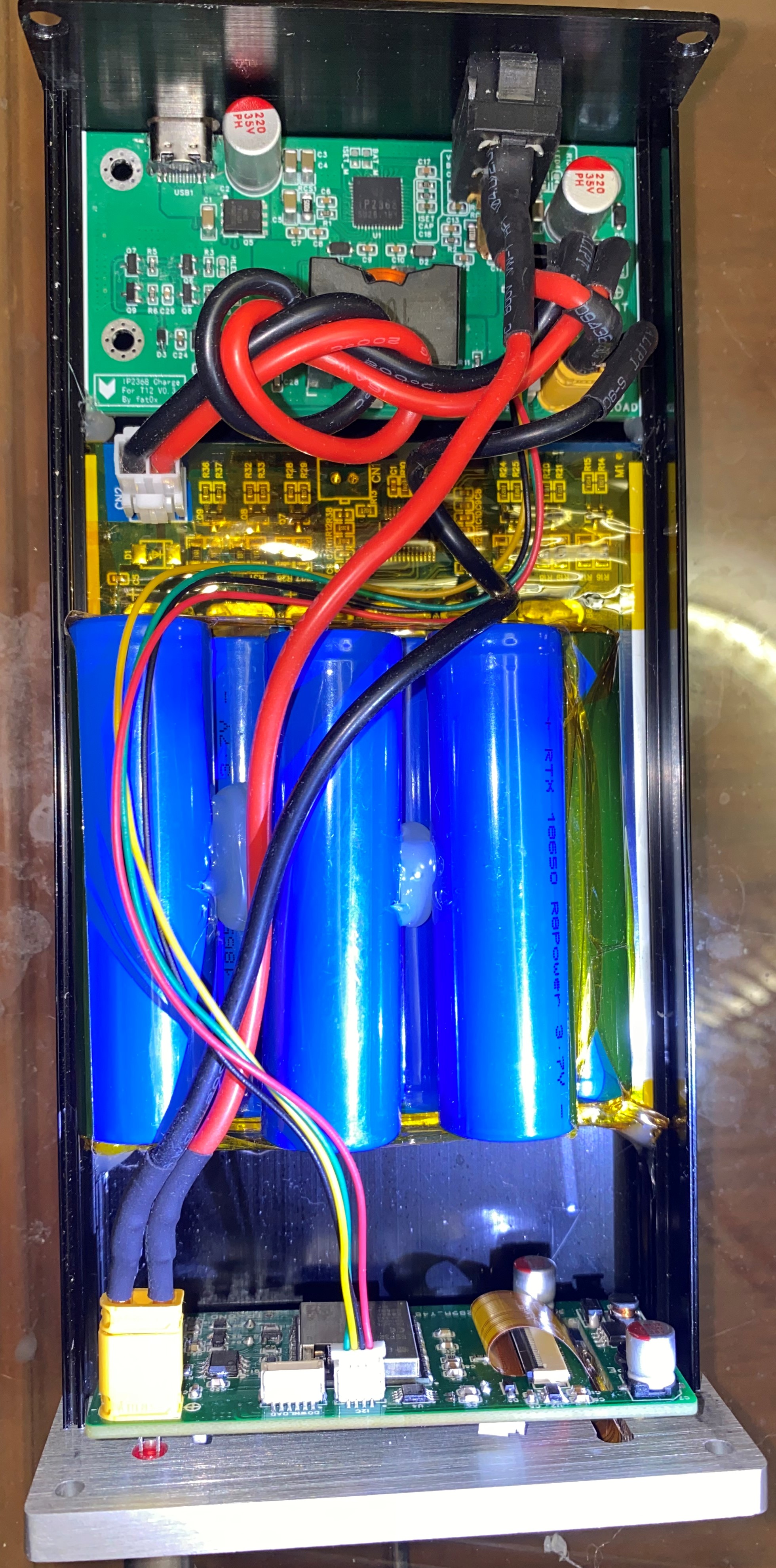

硬件层面主要由充电部分、主控部分、电池等构成。

1. 充电部分

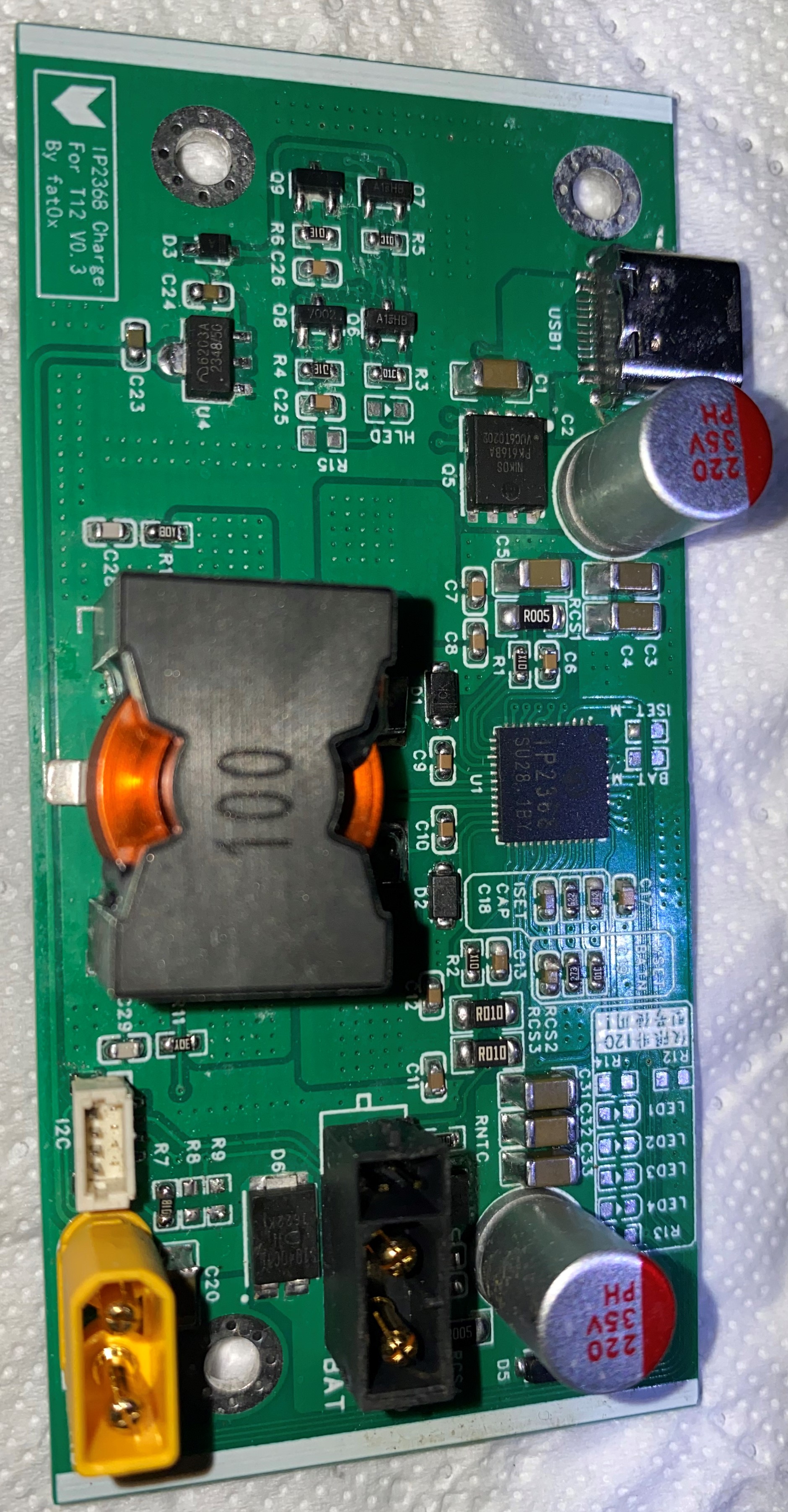

由IP2368构成，使烙铁可以通过具备快充功能的充电头供电。为了实现数据监控，采用了IP2368-I2C-COUT型号，可以监视各种充电参数。由于没有使用IP2368的TYPE-C输出功能，所以增加了一片LTC2944实现电池电量监测等功能。

IP2368充电部分参考了部分开源项目，主要是小煜哥哥的，项目地址：https://oshwhub.com/wzw666/ip2368

2. 主控部分

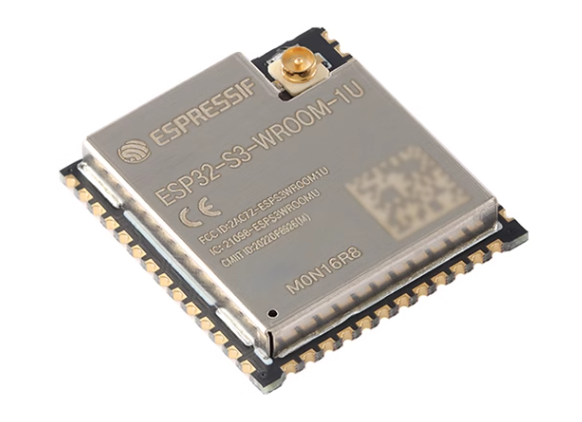

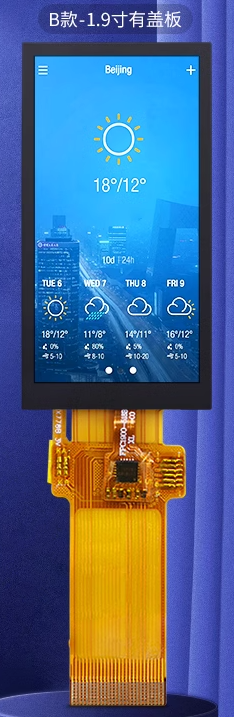

采用ESP32-S3加一片1.9寸的电容触摸屏构成。

烙铁头部分

参考ESP32PicoD4的，项目地址：https://oshwhub.com/xpya/open-t12-zhu-que-t12，但是做了很多改动，包括烙铁头引脚的定义也做了调整。

3. 电池部分

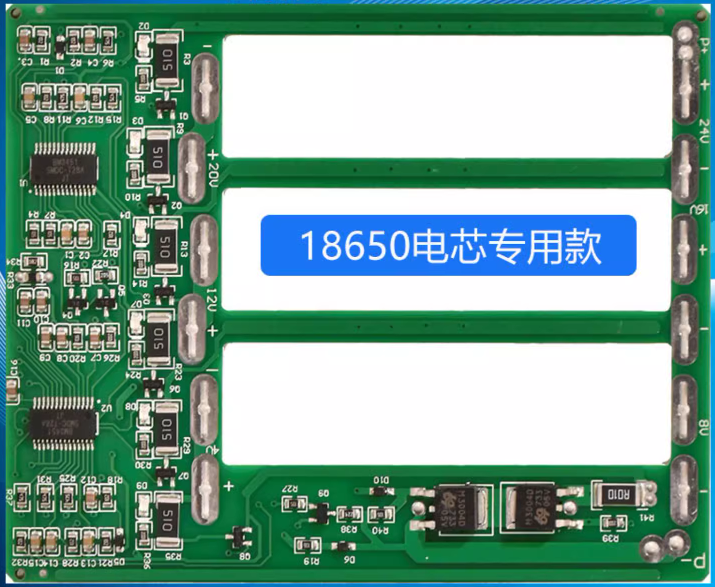

电池在某宝采购的成品的6串锂电池板，88×38机壳的。

本项目主控板也可以采用24V开关电源供电。只是机壳后面板就要选择交流插座的了。

4. 面板部分

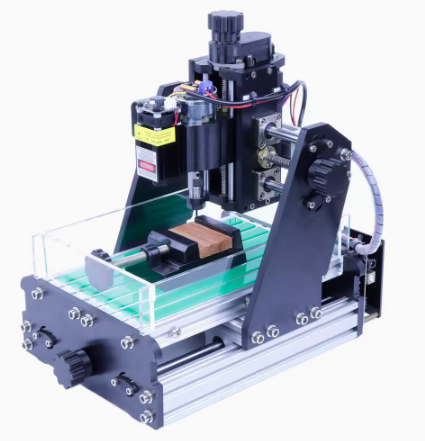

由于没有成品的88×38面板能够适配1.9寸触摸屏，所以只能自己用小型CNC撸了一个。

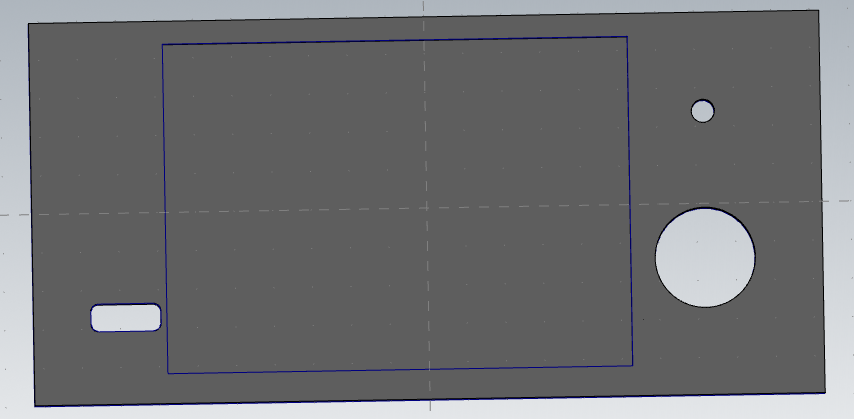

建模使用的是MasterCAM建模生成G代码，SolidWorks仿真，没问题后使用雕刻软件在CNC小床上撸。

软件采用arduino框架，VSCODE+Patform IO开发软件。Arduino原生那个IDE，代码多了那个编译速度，相当感人，不是一支烟的功夫，而是一顿饭吃完了回来，它还没编译完。。。

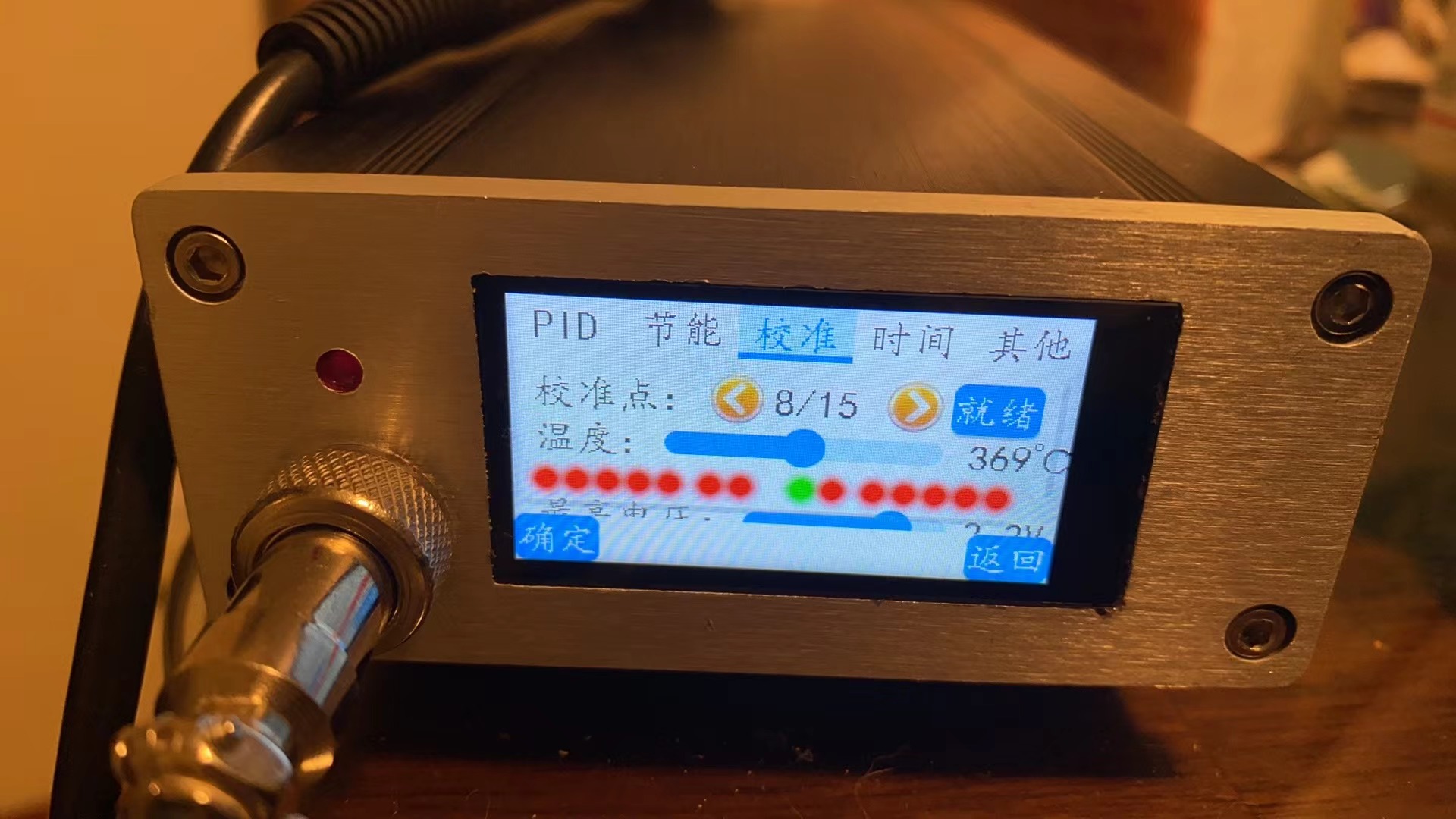

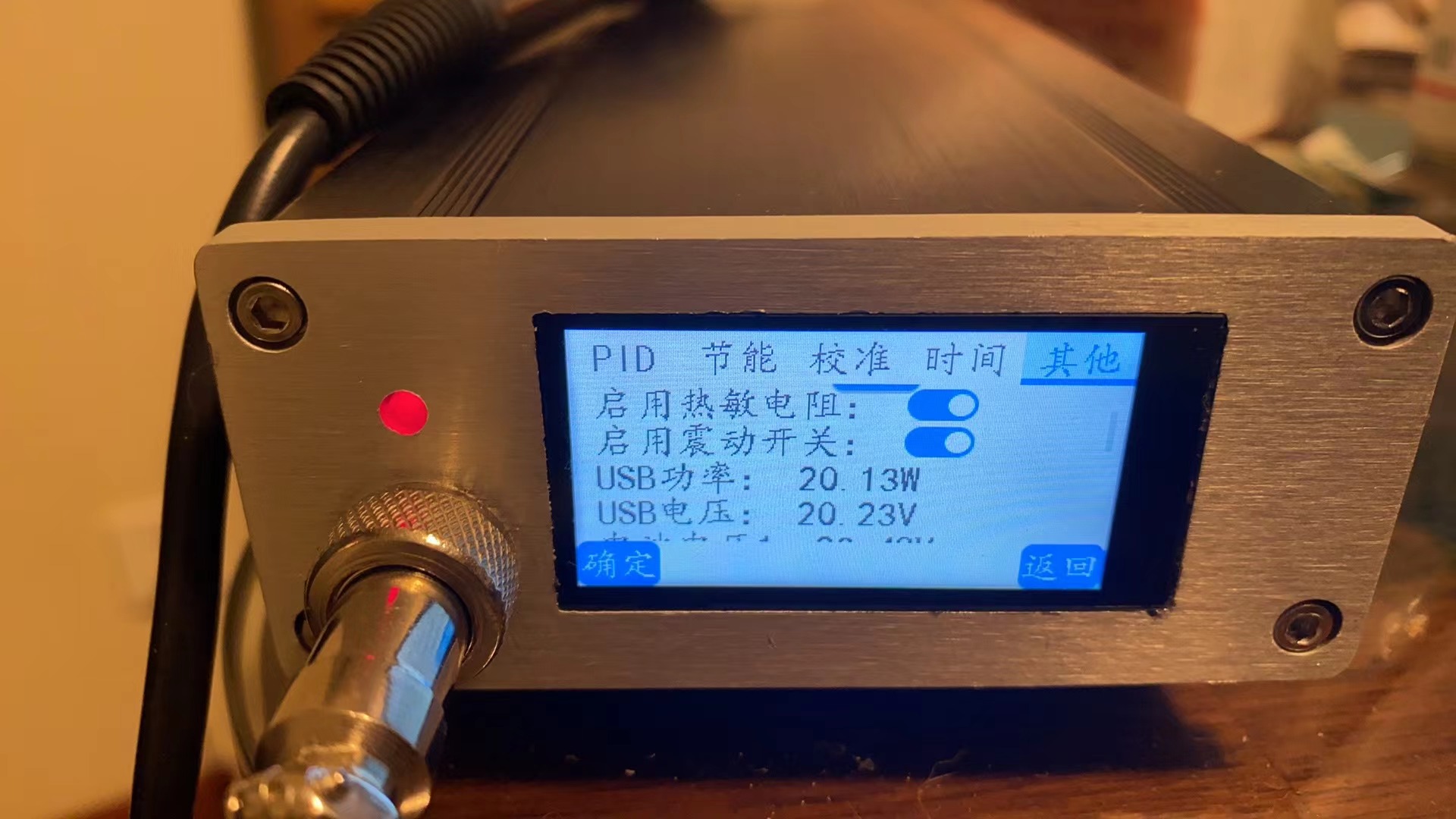

UI部分采用的是LVGL8，虽然LVGL9发布了，但是浅尝了一下移植，没有8那么容易，感觉还有BUG，放弃了，等它成熟后再说。

软件部分主要特点：

采用的主要算法：

• 卡尔曼滤波器：对热电偶输出电压进行滤波，达到输出平稳效果。
• 多项式拟合算法：
  • 参考polyfit多项式拟合算法，对热电偶的输出电压与温度之间的关系进行3次多项式拟合。
  • 参考polyfit多项式，对电池电压与电量之间关系进行1次和3次多项式分段拟合。

• 前面板的CNC文件： masterCAM2023版本
• 代码仓库： https://gitee.com/fat0x/T12-Touch

1. 本项目为开源项目，仅限研究学习使用，并不适合用于任何商业目的，请遵守相关开源协议使用。若使用本项目内的任何电路图、PCB、源代码等于商业目的而带来的知识产权纠纷、产品安全问题与本项目上传者无关。
2. 充电板与主控板之间通过I2C连接。充电板上有IP2368和LTC2944两颗芯片通过I2C总线与主控板通信。
   • IP2368有多种型号，请参考该芯片手册。带I2C功能的型号与不带I2C功能的型号，除I2C总线部分的引脚外是兼容的，都可以用。如果采用不带I2C功能的型号，将不能读取充电参数。
   • LTC2944用于锂电池电压、电流、功率、电量监控，部分功能与IP2368是重复的。
   • 整机可以不用锂电池，而采用24V开关电源配合使用。在此情况下，软件部分将没有IP2368和LTC2944的数据。但是主控板上有INA226监控主控板电量数据，以此作为烙铁头的工作条件参考。
